1. Введение: необходимость осушения горных карьеров
По мере углубления открытых горных разработок проблема подтопления грунтовыми водами становится всё серьёзнее. В то же время скопление дождевой воды в сезон осадков может быстро превратить карьер в резервуар, прервать работы и поставить под угрозу безопасность персонала и техники. Чем глубже разработка, тем больше объём и давление воды, которую нужно отвести. В масштабных шахтах, особенно в отдалённых районах с сложным рельефом, традиционные дренажные решения часто оказываются неэффективными из-за двух ключевых технических проблем: транспортировки воды на большие расстояния и высоких напоров по вертикали.
Решение этих задач требует профессиональной системы осушения, способной выдерживать экстремальные условия работы, обеспечивать высокий поток и надёжную работу при высоких напорах. В этой статье мы рассмотрим полную систему осушения, разработанную OCEAN Pump, используя реальный пример клиента, чтобы показать, как можно эффективно справиться с отводом воды из горного карьера с помощью правильного сочетания технологий шламовых насосов, выбора материалов, подбора источника энергии и индивидуальной конфигурации.
2. Конфигурация оборудования для осушения крупных горных объектов
2.1 Вакуумный насос: подготовка системы для эффективной работы
В системе осушения шахты вакуумный насос играет фундаментальную роль. Перед запуском центробежного шламового насоса его корпус и всасывающая линия должны быть полностью освобождены от воздуха. Воздушные пробки значительно снижают производительность насоса и могут привести к сухому ходу, вызывающему повреждение уплотнений и перегрев. Вакуумный насос отвечает за удаление воздуха из системы при запуске, обеспечивая полное заполнение насоса и его эффективную работу.
В портативных дизельных установках вакуумный насос обычно интегрирован с автоматической системой заполнения, позволяющей запускать систему одной кнопкой и снижая необходимость ручного вмешательства на месте.
2.2 Выбор шламового насоса: расчёт по расходу и напору
Сердцем системы осушения является шламовый насос. В горнодобывающей промышленности насос должен обеспечивать большой расход на большие расстояния и против значительных перепадов высоты. Поэтому правильный выбор модели и рабочего колеса очень важен.
В OCEAN Pump подбор насоса начинается с детального анализа требований заказчика, включая:
- Производительность (м³/ч) – объём откачиваемой воды в час
- Полный напор (TDH) – вертикальный подъём плюс потери на трение в трубопроводе
- Содержание твёрдых частиц – мелкие частицы, песок или ил, присутствующие в воде
- Расстояние и диаметр трубопровода – влияют на трение и обратное давление
Выбранный насос должен работать близко к своей точке наилучшей эффективности (BEP) для долгого срока службы и минимального энергопотребления. Например, при расходе 1000 м³/ч и напоре 160 метров подходит мощный насос модели 300-250 из серии 12-10, способный работать без кавитации и внутреннего износа.
2.3 Выбор материалов: высокохромовый сплав против нержавеющей стали
Откачка воды из горного карьера отличается от перекачки чистой воды. Вода часто содержит абразивные частицы, такие как кремнезём, песок или даже мелкие камни, а также коррозионно-активные элементы — сульфаты или кислую воду с низким pH, вымываемую из рудных тел.
Поэтому выбор материалов критически важен. OCEAN Pump обычно использует высокохромный чугун (Cr27 или Cr28) для корпуса и рабочего колеса насоса — материал, обеспечивающий высокую стойкость к износу и достаточную защиту от коррозии по сравнению с нержавеющей сталью. Хотя нержавеющая сталь устойчива к определённым видам коррозии, она плохо справляется с сильным износом, поэтому для большинства горных условий предпочтителен высокохромовый сплав.
2.4 Мощность дизельного двигателя: подбор под мощность вала и надёжность
В отдалённых горнодобывающих районах электричество часто недоступно, поэтому для привода осушительных установок обычно применяют дизельные двигатели. Однако не каждый двигатель подходит для работы в влажной и агрессивной среде.
OCEAN Pump избегает применения редукторов в прямом приводе — редукторы подвержены повреждениям от воды и механическим отказам в суровых условиях шахты. Вместо этого выбирается дизельный двигатель высокой мощности, непосредственно соединённый с валом насоса, что упрощает систему и повышает надёжность.
Двигатель подбирается на основании точных расчётов мощности вала (кВт), учитывающих КПД насоса, требуемый напор и кривую производительности двигателя при разных оборотах (подробнее в разделе с примером).

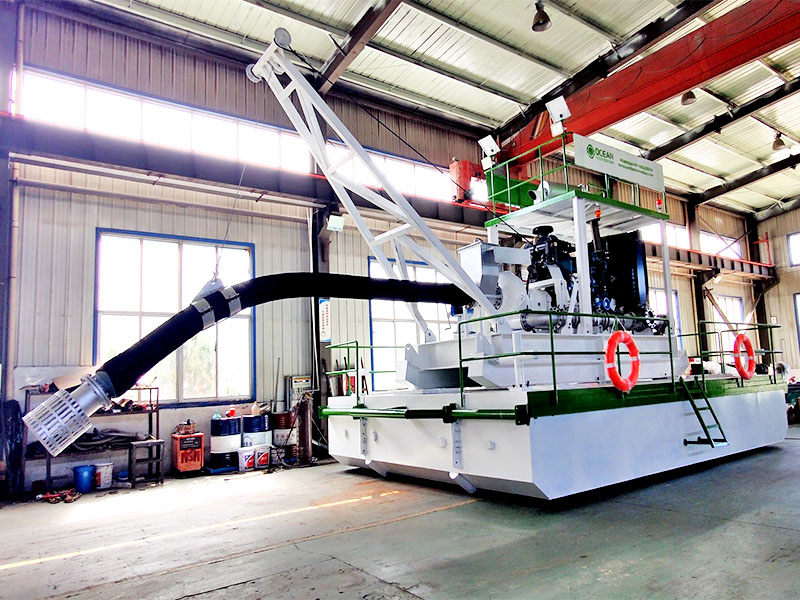

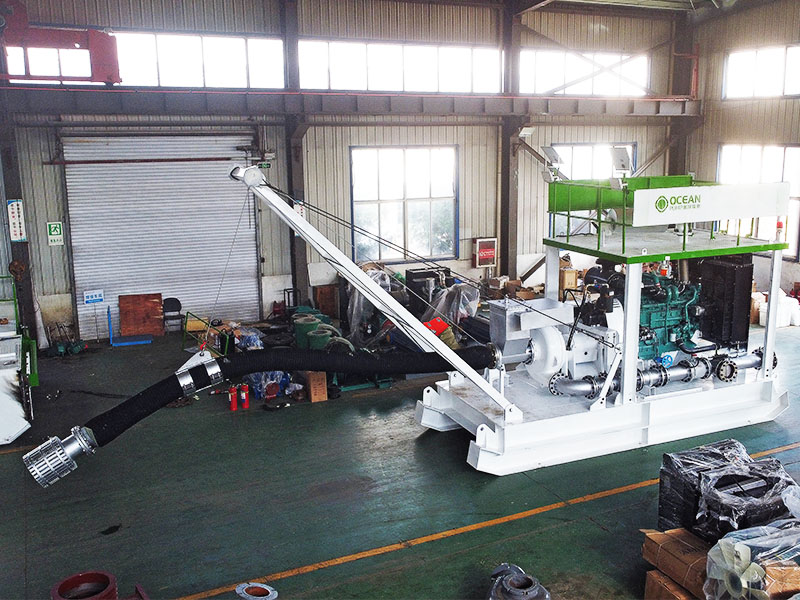

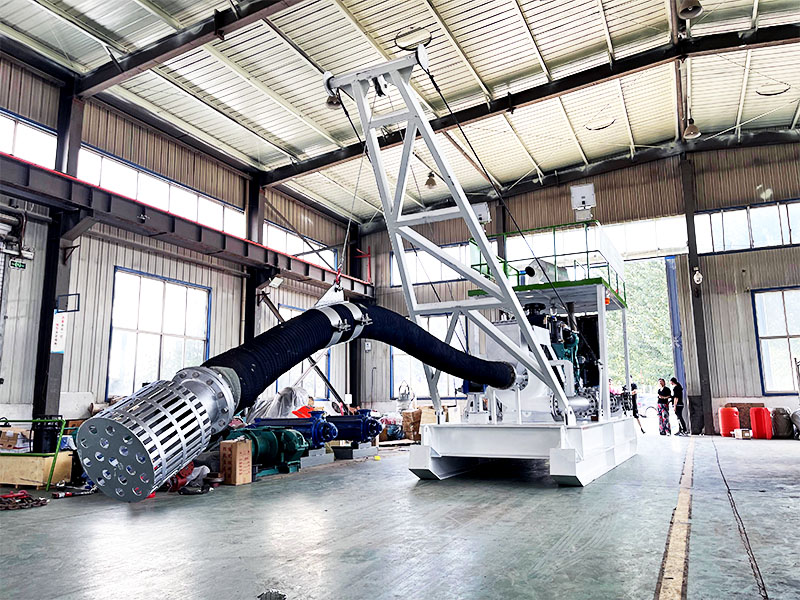

2.5 Дополнительные компоненты: всасывающая головка, основание, панель управления
Полная установка осушения включает не только насос и двигатель. OCEAN Pump также поставляет:
- Всасывающую головку с усиленным входом для предотвращения засоров и вихревых явлений
- Основание — прочную антивибрационную раму для удобства транспортировки и устойчивости на месте
- Систему управления с автоматическим запуском, сигнализацией безопасности и опциональным дистанционным мониторингом
В результате получается полностью интегрированная система, которую можно быстро развернуть, обеспечить непрерывную работу и получить высокие результаты даже в самых сложных условиях эксплуатации.
3. Реальный пример из практики: осушение глубокой шахты
Рассмотрим реальный случай, когда клиент обратился в OCEAN Pump с комплексной задачей по осушению. Клиенту требовалось откачать воду из шахты с следующими параметрами:
- Производительность: 1000 м³/ч
- Напор: 160 метров
- Содержание твёрдых частиц: 3-5%, преимущественно мелкие частицы и песок
Исходя из этих данных, инженерная команда OCEAN Pump выбрала насос для шлама модели 300-250 из серии 12-10. Чтобы соответствовать требуемому расходу и напору, рабочее колесо насоса было тщательно подрезано и сбалансировано для работы около точки максимальной эффективности на 1450 об/мин.
3.1 Расчёт необходимой мощности вала
Одним из ключевых моментов данного проекта был расчёт мощности вала, необходимой для привода насоса. Использовалась следующая формула:
Мощность вала (кВт) = Расход (м³/ч) ÷ КПД (в десятичном виде) ÷ 102 ÷ 3.6
Подставляем значения:
= 1000 ÷ 0.7 ÷ 102 ÷ 3.6
≈ 622 кВт
Это означает, что насос требует примерно 622 кВт мощности вала при рабочих условиях.
3.2 Выбор подходящего дизельного двигателя: важен не только номинал мощности
Следующим этапом было подобрать дизельный двигатель, соответствующий требуемой мощности. Однако дизельные двигатели не обеспечивают постоянную мощность на всех оборотах. Кривая момента и мощности обычно резко растёт после определённого порога оборотов. Это значит, что двигатель, рассчитанный на 1000+ кВт при 1800 об/мин, может выдавать значительно меньшую мощность при 1400 об/мин.
Для обеспечения возможности работы насоса на пониженных оборотах, особенно при лёгкой нагрузке или запуске, был выбран дизельный двигатель с номинальной мощностью 1007 кВт. Это даёт системе достаточный крутящий момент даже при непиковых оборотах, обеспечивая стабильную и эффективную работу в различных режимах.
Итоговая система была установлена на объекте с прямым соединением, интегрированным вакуумным устройством для запуска, фитингами из нержавеющей стали и усиленными рукавами. Клиент отметил отличную производительность при низких требованиях к техническому обслуживанию и высокой топливной экономичности.
4. Ключевые преимущества системы осушения OCEAN Pump
Решение OCEAN Pump по осушению предлагает ряд важных преимуществ, адаптированных под горнодобывающую отрасль:
- Высокая производительность и напор: насосы с производительностью более 1000 м³/ч и напором до 200 метров.
- Индивидуальная конфигурация: каждая система проектируется с учётом уникальных условий объекта.
- Запуск одной кнопкой: автоматическое заполнение и запуск уменьшают необходимость в квалифицированном персонале.
- Износостойкие материалы: высокохромовые сплавы продлевают срок службы в абразивных условиях.
- Компактная конструкция: модульная компоновка обеспечивает портативность и быструю установку.
- Прямой привод дизельных агрегатов: отсутствие редукторов снижает количество поломок и облегчает обслуживание.
- Гибкий подбор мощности: двигатели подбираются с учётом полной кривой крутящего момента.
- Готовность к работе в полевых условиях: системы разработаны для работы в суровом рельефе и автономных режимах.
5. Заключение
Осушение большой горной шахты — серьёзная инженерная задача. Это требует не просто мощного насоса, а системного подхода — учитывающего условия объекта, состав воды, расход, напор, доступную мощность и долгосрочное обслуживание.
OCEAN Pump специализируется на поставке индивидуальных систем осушения, сочетающих тяжелонагруженные шламовые насосы, оптимальные материалы, точно подобранные дизельные двигатели и готовые к работе в полевых условиях конфигурации. Опираясь на более чем 20-летний опыт в области перекачки песка и осушения, OCEAN Pump поддерживает клиентов в Южной Америке, Африке, Центральной и Юго-Восточной Азии проверенными решениями.
Если ваш горнодобывающий объект сталкивается с проблемами грунтовых вод или сильного скопления дождевой воды, свяжитесь с нами сегодня для получения индивидуального предложения по осушению от OCEAN Pump.
