Горизонтальный шламовый насос требует правильного выравнивания вала, также известного как «выравнивание по трем осям», для эффективной и надежной работы. В TAIAN OCEAN PUMP команда сборки придает большое значение выравниванию центров вращения насоса и его источника питания (например, электродвигателя или дизельного двигателя) через муфту. Неправильное выравнивание может вызвать значительное напряжение на муфте, избыточный износ вала и подшипников, а также привести к сильной вибрации оборудования или повреждению фундамента. В процессе производства и обслуживания песчаных шламовых насосов или насосов для дноуглубления правильное выравнивание вала горизонтального шламового насоса является основой для стабильной работы. Этот гид объяснит принципы работы песчаных насосов, предоставит пошаговый процесс выравнивания вала и подчеркнет практические меры для поддержания баланса во время выравнивания. Также будут обсуждены другие факторы, влияющие на производительность насоса.
1. Что такое горизонтальный шламовый насос и как он приводится в движение?
Горизонтальный шламовый насос — это центробежный насос, предназначенный для перекачки воды, смешанной с песком, грязью или другими абразивными материалами. Эти насосы широко используются в дноуглублении, горнодобывающей промышленности и строительстве. Рабочая эффективность горизонтального шламового насоса в значительной степени зависит от способа его привода, которым обычно является либо электродвигатель, либо дизельный двигатель.
1.1 Соединение с электродвигателем
Когда насос приводится в движение электродвигателем, он работает стабильно, что делает его подходящим для стационарных приложений, таких как дноуглубление песка или промышленное производство. Мотор передает мощность через муфту на рабочее колесо насоса, которое вращается, создавая центробежную силу и перекачивая воду, насыщенную песком. Однако для точного выравнивания вала необходимо тщательно следить за выравниванием: даже незначительное отклонение может привести к поломке муфты, снижению эффективности и увеличению затрат на обслуживание.
1.2 Соединение с дизельным двигателем

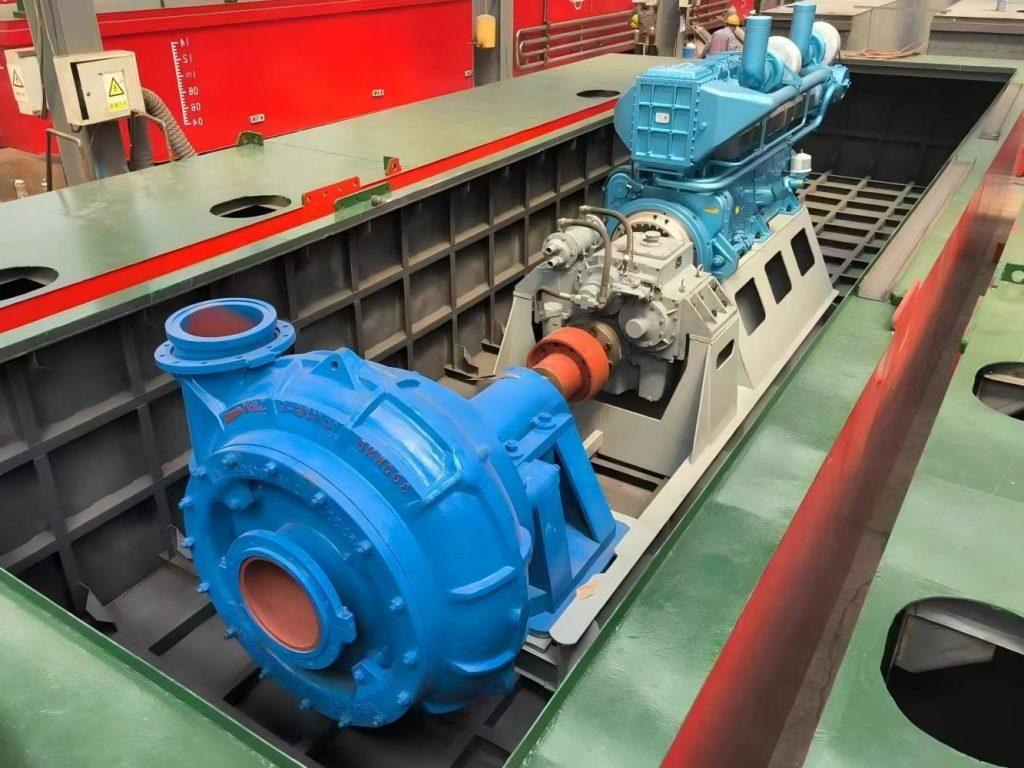

Песочные насосы, работающие от дизельных двигателей, как насосы для дноуглубления песка, часто используются в полевых операциях, таких как дноуглубление рек или добыча песка. Эта конфигурация дает гибкость, но требует более строгого выравнивания вала из-за переменной нагрузки двигателя и сложных рабочих условий. Неправильное выравнивание между дизельным двигателем и валом насоса может привести к вибрациям, потере энергии и ускоренному износу оборудования.

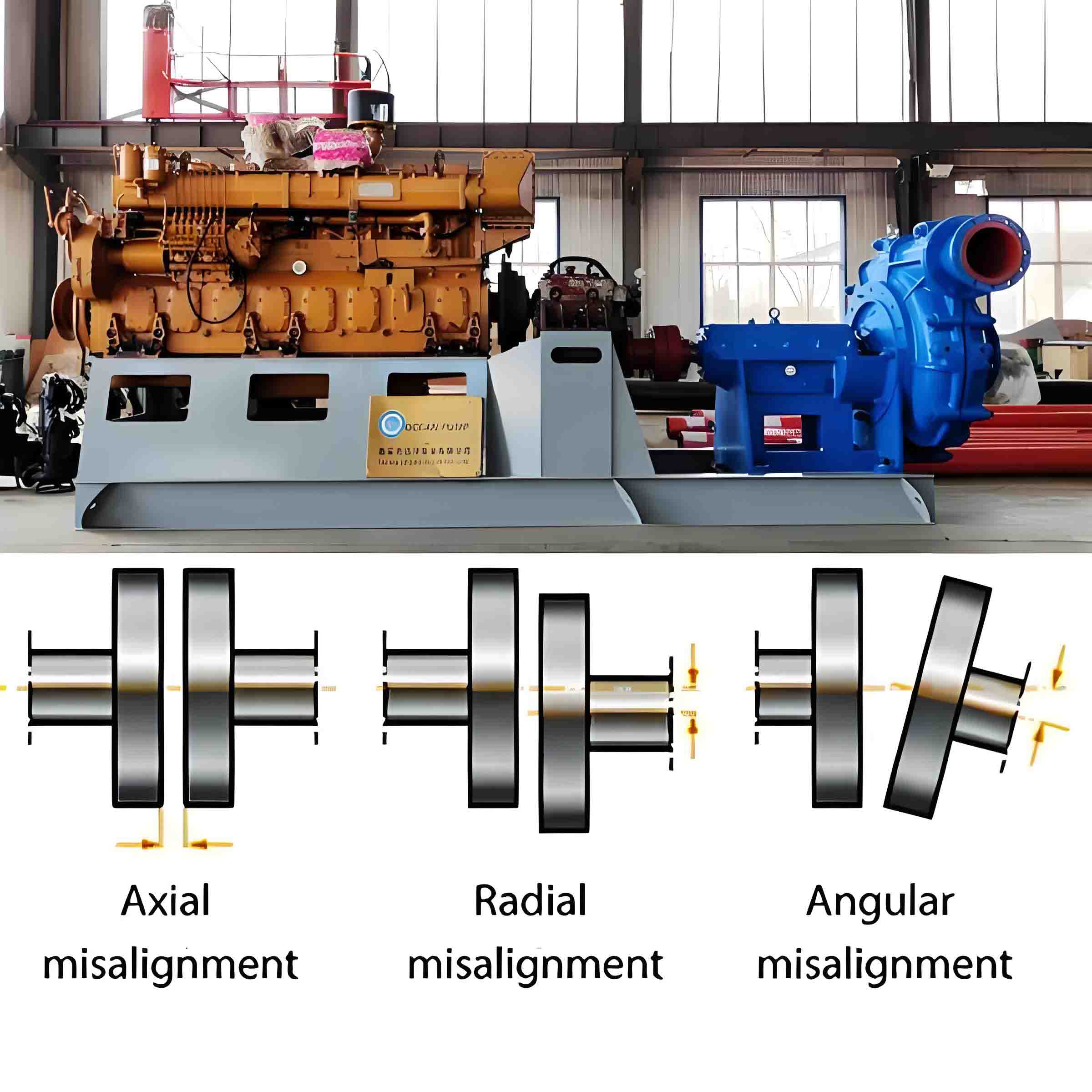

2. Как выровнять вал горизонтального шламового насоса

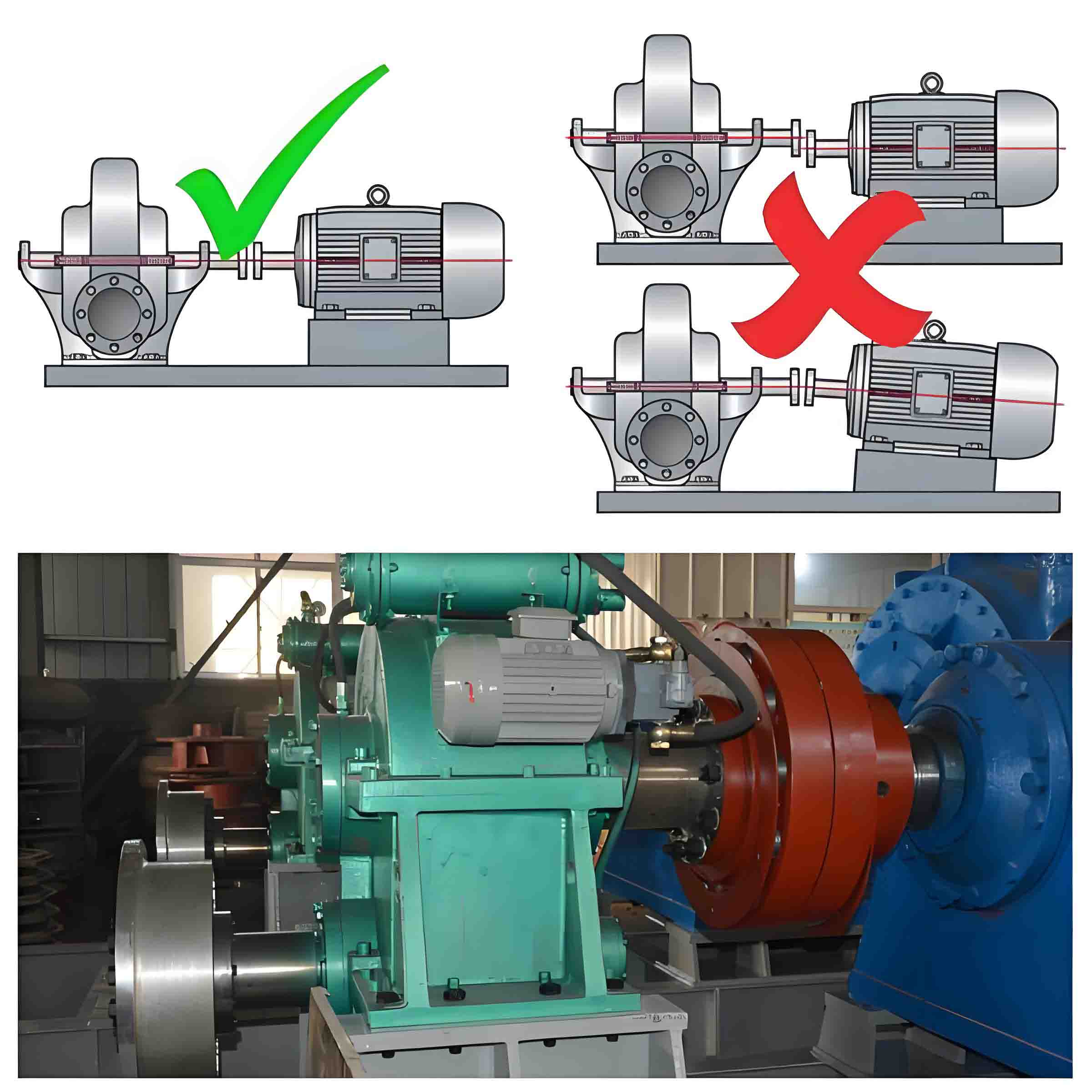

Правильное выравнивание вала обеспечивает отсутствие напряжений в муфте и эффективную работу насоса. Ниже приведены два распространенных метода выравнивания, а также ключевые шаги и предостережения.
2.1 Метод ножевого правила и щупа
Этот метод прост и эффективен для базовых потребностей выравнивания. Следуйте этим шагам:
Подготовьте инструменты: вам понадобятся ножевое правило, щуп и регулировочные болты.
Измерьте зазоры: поместите ножевое правило на концах муфты и используйте щуп для измерения зазоров в верхней, нижней, левой и правой позициях.
Отрегулируйте выравнивание: отрегулируйте основание или муфту, чтобы зазоры были одинаковыми во всех направлениях.
Закрепите муфту: после того как выравнивание будет правильным, затяните болты муфты, чтобы зафиксировать положение.
Хотя этот метод относительно прост, его точность ограничена точностью инструментов, что делает его более подходящим для менее требовательных ситуаций.
2.2 Метод магнитного индикатора и щупа
Для более высокой точности рекомендуется этот метод, особенно для промышленных применений. Шаги следующие:
Установите магнитный индикатор: закрепите магнитную основу индикатора на одной стороне муфты, чтобы стрелка индикатора касалась противоположной стороны.
Запишите отклонения: медленно вращайте муфту и записывайте показания индикатора в разных позициях.
Проанализируйте данные: определите отклонение, анализируя записанные значения.
Отрегулируйте выравнивание вала: отрегулируйте положение основания насоса или муфты до минимизации отклонений, желательно до нуля.
Проверьте и зафиксируйте: после выравнивания снова проверьте измерения для подтверждения точности, затем затяните болты для фиксации конфигурации.
2.3 Ключевые шаги и предостережения
Начальная установка: перед началом выравнивания убедитесь, что основание установлено горизонтально.
Постепенная регулировка: сначала корректируйте вертикальное выравнивание, затем горизонтальное, чтобы избежать повторных регулировок.
Надежное закрепление: затягивайте болты равномерно по диагонали, чтобы избежать неравномерных напряжений.
Экологические факторы: минимизируйте внешние вибрации во время выравнивания для обеспечения точности.
3. Как поддерживать баланс при выравнивании вала
Помимо выравнивания вала, поддержание баланса является важным для правильной работы песчаных шламовых насосов. Ниже приведены несколько ключевых рекомендаций:
3.1 Убедитесь, что основание ровное
Основание горизонтального шламового насоса должно быть идеально ровным, чтобы служить основой для выравнивания. Используйте уровнь и регулируйте болты основания или прокладки, чтобы достичь плоской поверхности. Неровное основание может привести к неправильному выравниванию и дополнительным нагрузкам на компоненты насоса.
3.2 Выровняйте вал дизельного двигателя и вал насоса
При использовании дизельного двигателя выравнивание между валом двигателя и валом насоса имеет решающее значение. Используйте магнитный индикатор, чтобы убедиться, что оба вала концентричны, так как неправильное выравнивание может вызвать быстрый износ и вибрацию.
3.3 Балансировка осевых сил
Во время работы небалансированные осевые силы в песчаном насосе могут вызвать чрезмерный износ подшипников и деформацию вала. Чтобы этого избежать, отрегулируйте положение рабочего колеса, чтобы минимизировать осевую силу и обеспечить равномерное распределение нагрузки.
3.4 Проверьте баланс рабочего колеса
Несбалансированное рабочее колесо может вызвать сильные вибрации, что сделает выравнивание вала неэффективным. Перед установкой рабочее колесо песчаного шламового насоса должно пройти тест на балансировку. Если обнаружен дисбаланс, можно добавить грузы для восстановления равновесия.
3.5 Затяните болты основания
После завершения выравнивания проверьте и затяните все болты основания. Ослабленные болты могут вызвать смещение насоса во время работы, что сводит на нет результаты выравнивания.
4. Другие факторы, влияющие на производительность горизонтального шламового насоса
Некоторые внешние факторы могут повлиять на производительность горизонтального шламового насоса. Их устранение может повысить эффективность и уменьшить потребности в обслуживании.
4.1 Высота установки насоса
Высота установки песчаного дноуглубительного насоса должна быть как можно ближе к поверхности воды. Чрезмерная высота увеличивает нагрузку на насос, снижает эффективность и усложняет выравнивание вала.
4.2 Установка трубопроводов
Неправильная установка труб может вызвать чрезмерные вибрации, влияющие на стабильность насоса. Трубопроводы должны быть надежно закреплены, с минимальными изгибами, чтобы уменьшить сопротивление и избежать передачи нагрузки на насос.
4.3 Рабочая среда
Среда, в которой работает горизонтальный шламовый насос, должна быть стабильной и свободной от внешних вибраций. Надежное основание и изоляция от других машин помогут сохранить выравнивание и продлить срок службы насоса.
5. Заключение
Выравнивание вала горизонтального шламового насоса необходимо для достижения надежной и эффективной работы. Используя соответствующие методы, такие как метод ножевого правила и щупа или метод магнитного индикатора, операторы могут обеспечить точное выравнивание. Поддержание баланса через выравнивание основания, балансировку осевых сил и проверку рабочего колеса также крайне важно.
Кроме того, такие факторы, как высота установки, проектирование трубопроводов и рабочая среда, не должны игнорироваться, так как они могут существенно повлиять на производительность песчаного шламового насоса.
Как ведущий производитель шламовых насосов, TAIAN OCEAN PUMP стремится предоставить своим клиентам высококачественные песочные насосы и профессиональную техническую поддержку. Следуя рекомендациям, изложенным в этом руководстве, пользователи могут максимизировать срок службы и эффективность своих насосов для дноуглубления песка, минимизируя время простоя и затраты на обслуживание.
