Дренажные насосы играют ключевую роль в таких отраслях, как горное дело и строительство, где они переносят значительные объемы материалов, таких как пульпы, песок или гравий. Их эффективность и долговечность тесно связаны с точным проектированием и эксплуатацией, особенно в отношении системы всасывающей трубы. Эта статья рассматривает ключевые аспекты проектирования и эксплуатации систем дренажных насосов, сосредоточив внимание на оптимизации производительности, предотвращении распространенных проблем и обеспечении долговечности.
1. Важность увеличенного диаметра всасывающей трубы
Выбор правильного размера всасывающей трубы имеет фундаментальное значение при проектировании системы дренажного насоса. Обычно используется труба для всасывания, которая на размер больше, чем фланец или насадка насоса. Это решение основано на инженерных принципах, которые улучшают эффективность и надежность насоса.
1.1 Снижение турбулентности и потери давления
Более крупная всасывающая труба минимизирует турбулентность и снижает потерю давления в системе. Более узкие трубы создают большее сопротивление трению, что приводит к значительной потере давления, пока жидкость не достигнет насоса. Эта потеря давления может снизить эффективность насоса и вызвать эксплуатационные проблемы. Более крупная труба уменьшает потери на трение, сохраняя большую часть входного давления и улучшая производительность и скорость потока насоса, одновременно снижая риск кавитации, которая может повредить насос со временем.
1.2 Обеспечение стабильного потока жидкости
Более крупная всасывающая труба помогает поддерживать стабильный поток жидкости по мере ее приближения к насосу. Крупномасштабная турбулентность может нарушить поток, что приводит к кавитации или неравномерному износу компонентов насоса. Увеличение диаметра трубы снижает вероятность турбулентности, обеспечивая плавный, ламинарный поток в насос, что критично для поддержания производительности и продления срока службы насоса.
1. Роль геометрии трубы в стабильности потока
Геометрия трубы значительно влияет на производительность системы дренажного насоса. Правильная конфигурация трубы обеспечивает стабильный и эффективный поток жидкости.
2.1 Важность прямых участков трубы
Включение более длинного прямого участка трубы перед насосом помогает стабилизировать поток жидкости, минимизируя помехи, которые могут вызвать турбулентность или колебания давления. Прямые участки особенно важны при навигации по конфигурациям с изгибами или поворотами, так как они уменьшают турбулентность и проблемы с производительностью, такие как кавитация.

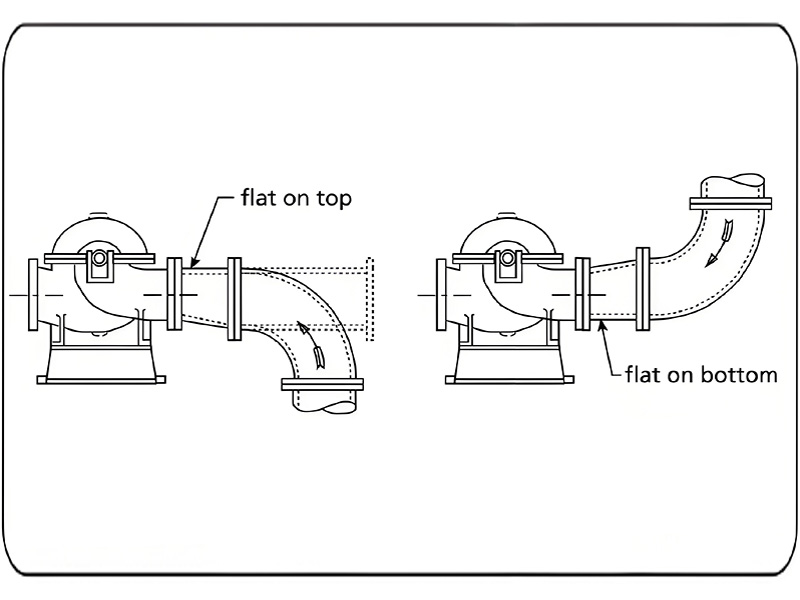

2.2 Использование эксцентричных редукторов
Эксцентричный редуктор часто обеспечивает переход от более крупной всасывающей трубы к более мелкому фланцу насоса. Спроектированный с плоской верхней частью, эксцентричный редуктор предотвращает образование воздушных карманов, которые могут вызвать кавитацию. Правильная ориентация и использование этих редукторов имеют решающее значение для обеспечения плавного потока жидкости и поддержания стабильности и эффективности системы.
3. Управление давлением всасывания: позитивные и негативные сценарии
Управление давлением всасывания жизненно важно для оптимальной работы системы дренажного насоса, причем разные сценарии требуют различных подходов.
3.1 Позитивное давление всасывания
Позитивное давление всасывания, при котором давление на входе в насос выше атмосферного давления, является обычным явлением в центробежных насосах с конечным всасыванием. Эта конфигурация помогает поддерживать доступность жидкости и снижает риск кавитации, сохраняя жидкость в стабильном жидком состоянии.
3.2 Негативное давление всасывания
В операциях по дренажу насосы могут работать при негативном давлении всасывания, когда давление на входе ниже атмосферного. Это необходимо для перекачки жидкости с больших глубин. Насосы, предназначенные для работы при негативном давлении, должны осторожно справляться с этими условиями, чтобы избежать проблем, таких как кавитация или потеря начального запаса.
4. Необходимость обратных клапанов
Обратные клапаны являются важными в системах дренажных насосов, особенно со стороны выхода, чтобы гарантировать целостность и надежность системы.
4.1 Предотвращение обратного потока
Обратные клапаны предотвращают обратный поток жидкости, когда насос выключен, что может привести к обратному вращению и механическим повреждениям. Установка обратного клапана обеспечивает сохранение жидкости на месте, защищая насос и поддерживая эффективность системы.
4.2 Поддержание начального запаса системы
Обратные клапаны также помогают поддерживать начальный запас системы, предотвращая слив жидкости обратно в резервуар. Это обеспечивает немедленную готовность к запуску насоса, уменьшая время простоя и износ насоса.
5. Мониторинг и измерение производительности насоса
Регулярный мониторинг производительности имеет ключевое значение для обеспечения эффективной работы насоса и его долговечности.

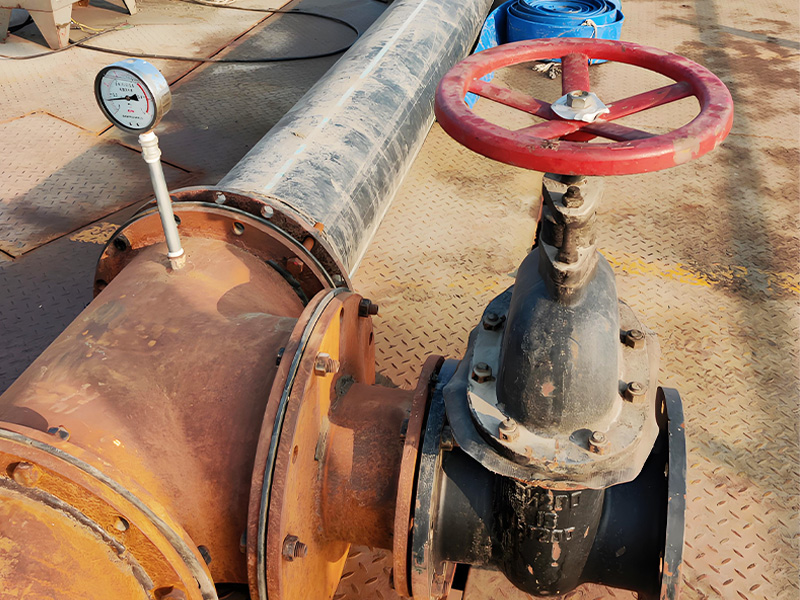

5.1 Манометры и измерение потока
Установка манометров до и после насоса обеспечивает точные показания давления на входе и выходе. Сравнение этих показаний с характеристической кривой насоса помогает оценить производительность. Также важны расходомеры для мониторинга реальных скоростей потока.
5.2 Альтернативные методы измерения
Если расходомеры недоступны, измерение времени, необходимого для заполнения резервуара известного объема, дает приблизительную оценку потока. Проверка высоты отключения, которая происходит при нулевом потоке, также может подтвердить правильную скорость насоса и диаметр рабочего колеса.
6. Работа в оптимальном диапазоне потока
Работа насоса в пределах его Точки наилучшей эффективности (BEP), обычно от 80 % до 120 % от потока BEP, критически важна для производительности и долговечности.
6.1 Риски работы ниже оптимального диапазона потока
Работа ниже 50 % от потока BEP может вызвать высокие вибрации, внутреннюю рециркуляцию и кавитацию, что приведет к механическим повреждениям и снижению эффективности. Чтобы снизить риски, рассмотрите установку линии рециркуляции или вариатора скорости.
6.2 Управление высокими скоростями потока
При высоких скоростях потока увеличенные требования к NPSH могут привести к кавитации и вибрациям. Тщательно контролируйте производительность и регулируйте скорости потока или используйте устройства управления для предотвращения проблем.
7. Заключение
В Tai’an OCEAN Pump Co., Ltd., мы понимаем, что эффективное проектирование и эксплуатация систем дренажных насосов требует тщательного планирования, внимания к деталям и постоянного мониторинга. С более чем 20-летним опытом работы в проектах по дренажу, наша экспертиза гарантирует, что выбор правильного размера всасывающей трубы, оптимизация геометрии труб и управление давлением всасывания осуществляются с точностью.
Наш широкий ассортимент из более чем 20 типов насосов — включая насосы для дренажа, пульп, гравия и песчаные драги — отвечает различным потребностям от перекачки песка из рек до рекультивации земель. Поддерживая насосы в оптимальном диапазоне потока и осуществляя регулярный мониторинг производительности, вы можете продлить срок службы насоса и сократить время простоя.
OCEAN Pump поддерживает ваши проекты с помощью высококачественного оборудования и профессиональных услуг, включая техническое обучение и поддержку после продажи на протяжении всей жизни. Наша приверженность отзывчивости и надежности гарантирует, что ваши системы дренажных насосов будут работать эффективно и результативно, даже в самых требовательных приложениях.
