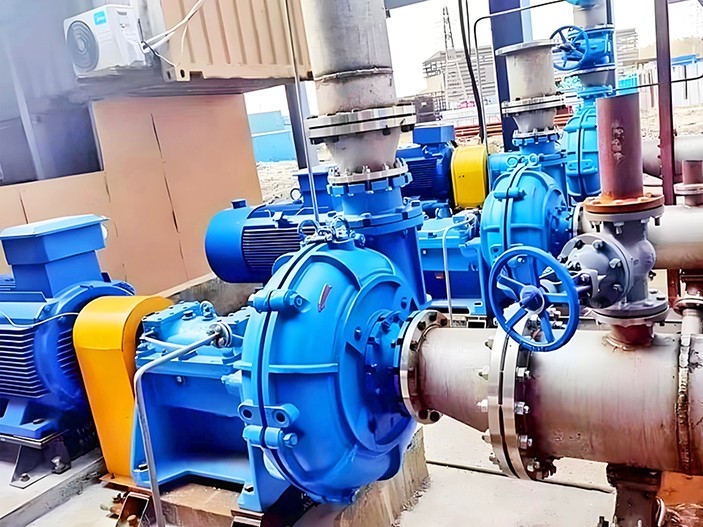

При эксплуатации шламовых насосов для перекачки песчано-иловых смесей пользователи часто сталкиваются с вибрацией корпуса насоса. Особенно это характерно для насосов большого диаметра, работающих в комплекте с высокомощными силовыми установками: в момент запуска из-за высокой динамической нагрузки может возникать незначительная вибрация, которая, как правило, исчезает после выхода оборудования на стабильный рабочий режим — это считается нормальным явлением.
Однако, если вибрация становится чрезмерной и начинает влиять на нормальную работу по перекачке, следует обратить на это особое внимание. Возможные причины включают: неправильный подбор оборудования, несбалансированную установку, соосность муфты, износ рабочего колеса или попадание посторонних предметов в насос.
В данной статье рассматриваются основные причины вибрации при работе песчаного насоса и даются рекомендации по диагностике и устранению неисправностей для обеспечения стабильной и эффективной эксплуатации оборудования.
1. Механические причины вибрации

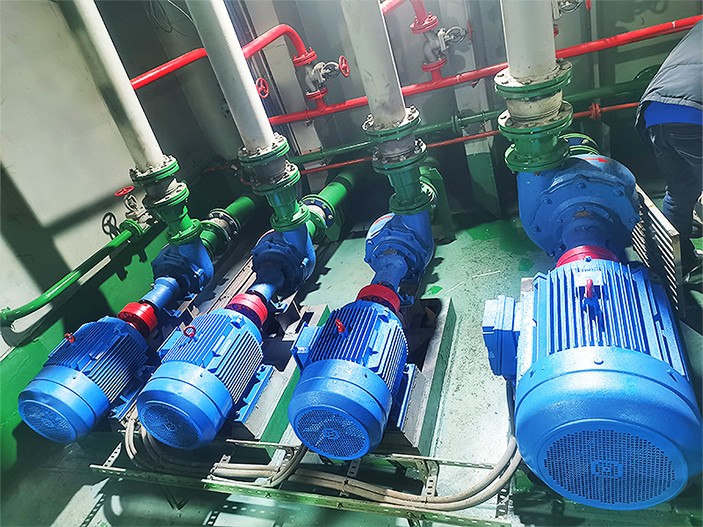

1.1 Нарушения при установке
- Болты крепления основания ослаблены или не затянуты должным образом.
- Общая рама установки недостаточно надежно зафиксирована.
- Несовпадение уровня соединения между насосом и двигателем.
Перед запуском центробежного насоса необходимо проверить, надёжно ли затянуты фундаментные болты и находится ли насос в горизонтальном положении. Несоосность или перекос при установке приведут к вибрации при работе.
1.2 Попадание посторонних предметов в корпус насоса
Некоторые пользователи не устанавливают сетчатый фильтр на входе всасывающего трубопровода. Крупные частицы, сорные водоросли и мусор легко могут попасть внутрь насоса. Если посторонние предметы застревают в зазоре между рабочим колесом и защитной пластиной, это вызывает сильную вибрацию корпуса.
Решение: рекомендуется установка сетчатого фильтра на входе всасывающей трубы для предотвращения попадания крупных частиц в насосную камеру и возможной блокировки.
1.3 Дисбаланс ротора насоса
Если возникает значительная вибрация в области подшипников корпуса насоса, особенно при приближении частоты вращения к номинальной, это указывает на дисбаланс ротора. Износ, коррозия, локальные повреждения или застревание посторонних тел в проточной части могут нарушить баланс ротора (рабочее колесо, вал и другие вращающиеся элементы).
Решение: замените изношенные вращающиеся части, выполните проверку и корректировку динамической балансировки для устранения дисбаланса.
1.4 Вибрация из-за несоосности муфты
При установке насоса возможны следующие ошибки:
- Несоосность муфты.
- Некачественная посадка болтов соединительной муфты.
- Нарушение параллельности соединительных поверхностей (из-за низкой точности механической обработки или неправильной установки).
- Неточность при центровке: валы двигателя и насоса не находятся на одной прямой линии.
Первоначально насос может работать без явной вибрации, но со временем из-за ослабления анкерных болтов, смещения прокладок или осадки фундамента может произойти отклонение оси насоса, что вызовет вибрацию.
1.5 Нарушения в системе смазки
При износе подшипников и увеличении зазора, масляная пленка может разрушаться, что приводит к нестабильным вибрациям в процессе работы. При этом часто наблюдаются нехарактерные шумы и тряска в области подшипников.
Решение: провести проверку состояния подшипников и системы смазки, при необходимости заменить смазку или изношенные компоненты.
2. Вибрация, вызванная кавитацией
Когда в перекачиваемой жидкости, поступающей в рабочее колесо насоса, присутствуют пузырьки, они под воздействием давления окружающей среды резко схлопываются. При этом в месте разрушения пузырьков образуется полость (кавитационная яма), в которую с большой скоростью устремляется окружающая жидкость. Частицы жидкости сталкиваются между собой, создавая локальные гидроудары, давление при которых может достигать нескольких сотен атмосфер. Чем крупнее пузырь, тем сильнее гидравлический удар при его схлопывании.
Если кавитационные пузырьки схлопываются вблизи металлической поверхности рабочего колеса, частицы жидкости, подобно множеству микроскопических пуль, непрерывно бьют по металлу, вызывая быстрое разрушение поверхности вследствие усталостного износа. Частота таких ударов может достигать 2500 раз в секунду.
Кроме того, если внутри пузырьков содержатся активные газы (например, кислород), при их схлопывании выделяется тепло, локально повышающее температуру до 200–300 °C, что вызывает электрохимическую коррозию металла и ускоряет его разрушение. Комплексное проявление этих процессов называется кавитацией, которая приводит к сильной вибрации насоса и сопровождается шумом.
3. Компоненты, вызывающие вибрацию
3.1 Насосный вал
При избыточной длине вала и наличии гидравлических ударов возможно увеличение вибрации подводной части насоса. Если зазор в узле балансировочного диска чрезмерен или неправильно отрегулировано осевое перемещение, может возникнуть низкочастотная осевая вибрация вала. Эксцентриситет вращающегося вала также вызывает изгибные вибрации.
3.2 Фундамент и опорная конструкция
Ослабление общей рамы насосного агрегата или снижение жесткости фундамента вследствие длительного воздействия агрессивной среды приводит к смещению оси между насосом и приводом. Это вызывает увеличение частоты вибраций. Если частота совпадает с частотой внешних воздействий, происходит резонанс и вибрация резко усиливается.
3.3 Муфта
Причинами вибрации могут быть:
• Неравномерный шаг крепёжных болтов муфты и нарушение симметрии;
• Эксцентриситет удлинителя муфты;
• Несоответствие коничности посадочной поверхности;
• Нарушение статической и динамической балансировки;
• Чрезмерный натяг эластичных штифтов, что приводит к утрате компенсационной функции;
• Слишком большой зазор между валом и муфтой;
• Износ резиновых вставок, ухудшающий сопряжение;
• Различная масса крепёжных болтов муфты.
Все эти факторы способствуют возникновению вибрации.
3.4 Конструктивные особенности самой песчаной помпы
Неточная механическая обработка, особенно крыльчатки, без проведения статической и динамической балансировки, приводит к вибрации в процессе эксплуатации. Также недостаточная точность сборки между компонентами усиливает вибрацию. Повышение точности обработки и сборки, а также проведение испытаний под нагрузкой перед отправкой, позволяет исключить вибрации конструктивного характера.
3.5 Неправильный выбор типа насоса (высоконапорный насос работает на низком напоре)

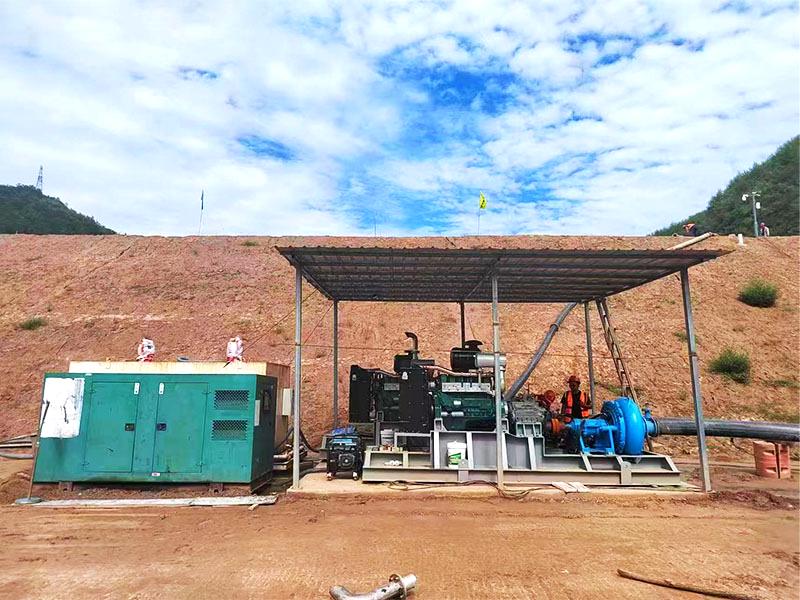

При транспортировке шлама на большие расстояния клиенты часто выбирают высоконапорные насосы из-за высокого давления на выходе. Однако при начальной эксплуатации, когда дистанция подачи короткая, возникает вибрация из-за несоответствия рабочей точки: насос высокой напорности работает на низком напоре, что приводит к перерасходу потока и увеличению нагрузки на двигатель или дизель. Это приводит к перегрузке и, как следствие, к вибрации.
Решение: Подбирать насос в соответствии с рабочими условиями — для ближней подачи использовать низконапорные модели. В случае работы высоконапорного насоса на малом напоре — снизить обороты насоса или установить задвижку на выходе, уменьшить диаметр напорной магистрали.
3.6 Подшипники и смазка
Низкая жёсткость подшипников приводит к снижению первой критической частоты вращения и возникновению вибрации. Плохая фиксация направляющих подшипников и увеличенные зазоры вызывают износ и вибрацию. Износ упорных и качающихся подшипников усиливает продольную и изгибную вибрацию вала.
Неправильный выбор смазки, её загрязнение, превышение допустимого содержания примесей и засорение маслопроводов также вызывают ухудшение состояния подшипников и вибрации. Вибрации может вызывать и самовозбуждение в масляной плёнке скользящих подшипников двигателя.
3.7 Трубопровод и его крепление
Недостаточная жёсткость опор выходного трубопровода приводит к его деформации и смещению, нарушая соосность насоса и двигателя.
Избыточные усилия при монтаже труб, большое внутреннее напряжение на соединениях, ослабление креплений и разрушение выходных каналов (например, отломанный фланец) также способствуют вибрации.
Дополнительные причины: наличие воздушных мешков в выходе, закрытые или частично открытые клапаны, подсос воздуха на входе, неравномерный поток, скачки давления — всё это может напрямую или косвенно вызывать вибрации.
3.8 Несовместимость сопрягаемых деталей
Несоосность вала двигателя и вала насоса; несоответствие концентричности муфты; увеличение зазора между вращающимися и неподвижными элементами (например, между крыльчаткой и уплотнительным кольцом); неправильный зазор в уплотнительных элементах, вызывающий разбалансировку — всё это приводит к вибрации.
4. Методы устранения и профилактики вибрации
Для устранения и предотвращения вибраций в центробежных песчаных насосах необходимо не только строго контролировать проектирование, монтаж, прокладку труб и пуско-наладочные работы, но и учитывать следующие рекомендации:
- Проводить статическую, а при возможности и динамическую балансировку ротора, чтобы обеспечить его равновесие при вращении;
- Рассчитать критическую частоту вращения и избегать её в процессе работы;
- При транспортировке на большие расстояния желательно использовать положительное давление на входе, чтобы избежать кавитации;
- Обеспечить достаточную устойчивость фундамента во избежание общей резонансной вибрации;
- Надёжно фиксировать анкерные болты;
- Регулярно проверять прямолинейность вала, состояние крыльчатки (на наличие коррозии или засоров), зазоры в подшипниках и уровень смазки;
- Контролировать соосность муфты между насосом и двигателем, при необходимости выполнять регулировку.
Учитывая различные условия эксплуатации, песчаные насосы могут сталкиваться с множеством технических проблем. При соблюдении правил эксплуатации и регулярном обслуживании насоса и его силовой установки серьёзных проблем, как правило, не возникает. При появлении неисправностей необходимо немедленно остановить оборудование, чтобы избежать дальнейших повреждений и финансовых потерь.
5. Заключение
Условия эксплуатации могут существенно различаться в зависимости от окружающей среды, поэтому насосы для песка нередко сталкиваются с различными техническими проблемами в процессе работы. Тем не менее, при соблюдении инструкций по эксплуатации, регулярном техническом обслуживании как насоса, так и приводной системы, а также при правильном подборе модели насоса в соответствии с рабочей точкой — большинство проблем с вибрацией можно эффективно предотвратить. При обнаружении любых отклонений крайне важно немедленно остановить оборудование, чтобы избежать серьезных повреждений и экономических потерь.
